Digi Fi No.15付録USB-DDC その3

　SA9023の周りにはテストpinの接点が並んでいます。もしかしたらどこかにI2Sの信号が出ているかもしれん、ということでいろいろ探してみたらここでSA9023を使ったUSB-DDCを見つけました。写真にI2Sの信号線の場所が載っているではないですか。
　そこでDigiFi USB-DDCの配線パターンと照らしあわせてみると、
1 LRCK　→　TP117
2 DATA　→　TP118
3 MCLK　→　TP119
6 BCLK　→　TP121
であることが判明しました。

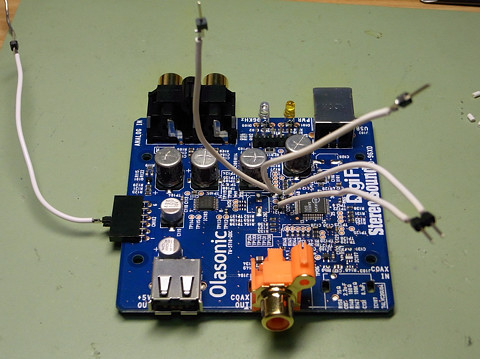

　実際に音が出るか検証の為、接続用にピンヘッダ配線を取り付けました。I2S信号線はデリケートなので短めの配線です。怪しさ満点です。

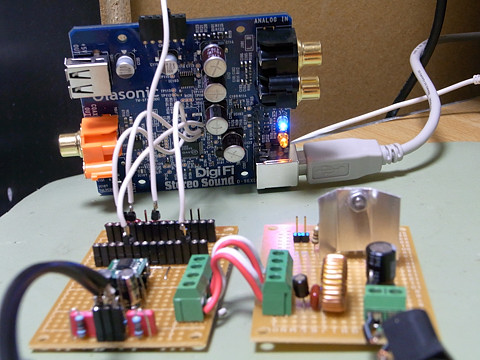

　先日作ったCS8414+CS4334　DACのCS8414　DAI　ICを取り外してI2Sの信号線を差し込んでCS4334を直結します。結果は・・・・　再生できることを確認しました！
　しかし、配線を短めにしたにもかかわらず少しノイズが乗っています。バラック配線なのが原因と思われますので、きちんと配線をしてGNDをしっかりと取ればI2SによるDAC直結が可能ではないでしょうか。
