秋月TA1101B D級アンプ基板の改造 その1

秋月電子でオペアンプを注文した時に合わせてTA1101B D級アンプ基板を購入しました。某林檎電脳会社の放出品です。
LXU-OT2の改造をいろいろやっていたおかげで放置状態でした。現在は落ち着きましたのでこちらをいじくってみたいと思います。
と言っても、すでに先達の皆様がいろいろ解析をされていて、基本的にそちらに準じた改造をします。（チップ部品や表面実装部品ばかりで触れる部分が少ないので…）

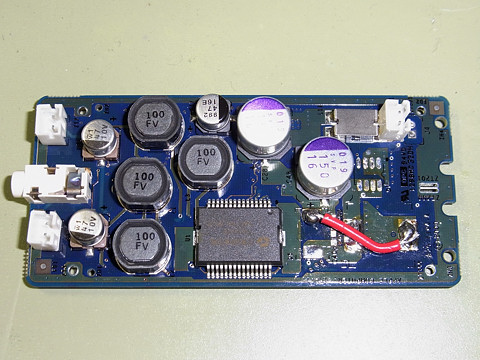

SP出力する為の改造を施し（R33を取り外してR16へ取付）、USB +5V→+12V昇圧関係のパーツを外して、外部+12V給電の改造をします。この写真にはありませんが、カップリングコンデンサ（C1, C29）を取り外しそこにTA1101Bの外部入力が直接使えるよう配線しています。
他にも改造点としては後で改造するときのメンテ性を考えてSP出力端子のコネクタを変更して手持ちのPHコネクタに変更。電源ラインも半田付けしなくてすむように同様にPHコネクタを取り付けしました。

仮組みをして音出し確認をします。問題無く音が出ました。スッキリしたいつものデジアンの音がします。
